电动打压泵2DSY

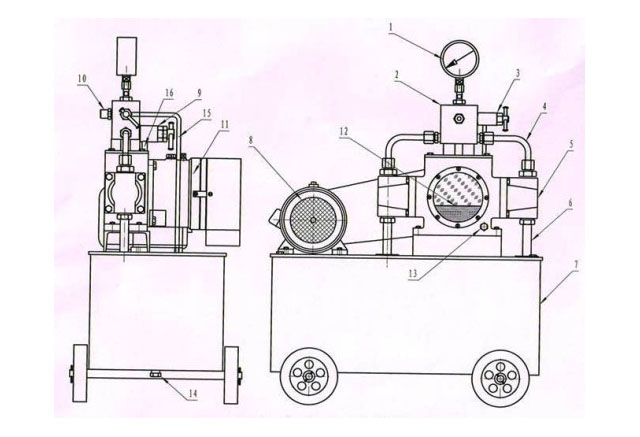

2D₁SY电动打压泵外形结构图

1、压力表       2 、控制阀体   3、卸压阀  4、出水管  5、缸体  6、进水管   7、水箱、      8、电动机

 9、 调 节 阀   10、出水接头   11、壳体（变速机构） 12、润滑油位 13、放油堵       14、放水堵

15、卸压回水管   16、调压阀回水管

2D₁SY型双缸电动试压泵，是按机械工业部石化通用机械标准，JB/T9089—1999生产的

本试压泵被广泛用于石油、化工、机械建筑等行业。可供各种压力容器、蒸汽锅炉、水暖煤气管道、橡胶塑料管件、

机械部件的密封耐压试验和强度爆破试验。试验介质为5℃-60℃清水、乳化液或运动指数＜45mm/s的油品。

该系列试压泵具有工作性能稳定，三化程度高。易于操作维修，结构紧凑，移动灵活等特点，适用于各种施工现场及试验室，

是一种理想的压力测试设备。

二、    参数

三、    结构

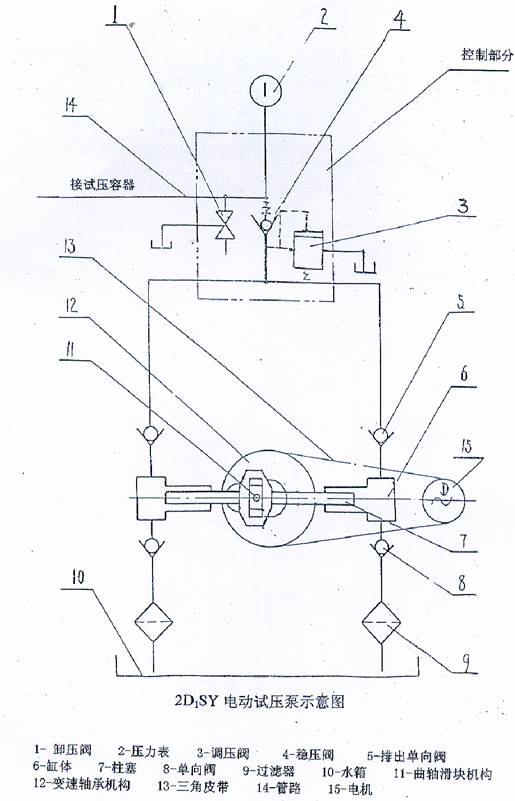

2D₁SY为卧式双缸往复式电动试压泵，有水箱机座、主机、控制、电动机部分组成。工作时有电动机通过皮带副传给变速传动轴承，驱动曲轴滑块带动两个柱塞作往复运动，由于两级单向阀的作用，实现液体的吸入排出加压，并通过控制部分的调压阀、卸压阀、压力表来自动调节显示恒定系统压力，试压结束后松开卸压阀，系统卸压。

本机的主要特点是结构紧凑，工作稳定，功率小节能，水箱密封防尘，使用方便。其中2D₁SY—40具有大流量的特点，最适用于测试低压大容器系统及零部件。

四、    注意事项

1.用前首先检查电动打压泵主机箱体内滑块润滑油，油位高度应达到油窗的1/3。（46＃普通机油）

2.箱内的液体（水或油）应保持清洁，工作时要保证足够的液面高度，以防吸入空气。

3.大型容器及系统在试压前，应用其它方法先注满液体，然后开机进行试验。

4.调压阀在出厂前应按泵的额定压力测试标定，因此，使用时无须进行调整，如

果试验压力低于泵的额定压力，即可松开缩紧螺母旋开调压阀杆进行重新调整，达到要求数值后紧固缩紧螺母。

5.保证吸入端液体畅通，过滤器应按时清洗。

6.如果打压泵的试验介质为水或乳化液，停机时间较长时，应把液体排净，然后把泵腔内注入润滑油，以防锈蚀或0℃以下机体冻裂。

7.泵内结冰严禁开机，以防机械损伤。

五、    故障及排除

六、     特殊标准件明细表

注： 1、U型轴用组合密封表内规格为额定压力4Mpa用

额定压力6.3Mpa是30×5.3       额定压力10Mpa是25×5.3

额定压力16Mpa是20×5.3        额定压力25Mpa是18×5.3

额定压力40Mpa是16×5.3        额定压力63Mpa是12×5.3

额定压力80Mpa是10×5.3        额定压力100Mpa是10×5.3

2、表列数量均每台计。
