便携数显记录仪试压泵

便携式记录仪压力采集试压泵控制系统

一、设备的使用条件：

1、设备可在需方不必增加其它设施的情况下可正常安装使用。

2、机动时间：7.5小时×3班/天×250天/年=5625小时/年

3、环境温度：﹣5℃~42℃

4、试验介质：常温水（温度低于0℃时，试压介质应为防冻液）

5、设计耐压：随用户要求，可任意配合用户试验压力。

6、测试温度：常温

7、压力测量精度：精准度为满量程千分之一。

本系统采用传感器的精度为FS 0.1%。

8、本系统的整体控制精度为FS 0.3-0.5%。
    9、电源：AC380/220V，50Hz

10、海拔高度：≤1500米；

11、相对空气湿度要求：≤70-90%；

二、本套设备的主要功能参照客户技术要求非标制作。

其中参考的试压泵执行标准为：

JB/T9089-1999试压泵

JB/T53194电动试压泵 产品质量分等

GB-T9234-1997机动往复泵

GBT 7784-2006 机动往复泵试验方法

三、便携式记录仪压力采集试压泵控制系统由：

数显记录仪（彩屏）、微型针式打印机、精度为满量程千分之一压力变送器、压力遥控自控系统及便携式机箱组成。

注：便携式记录仪压力采集试压泵控制系统功能可非标定制。以上功能只是列举，仅供参考，具体请以实物为准。

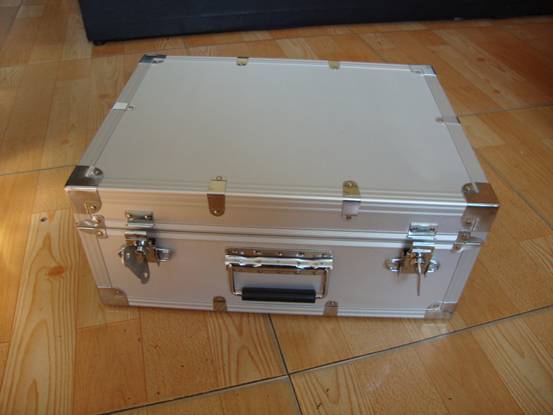

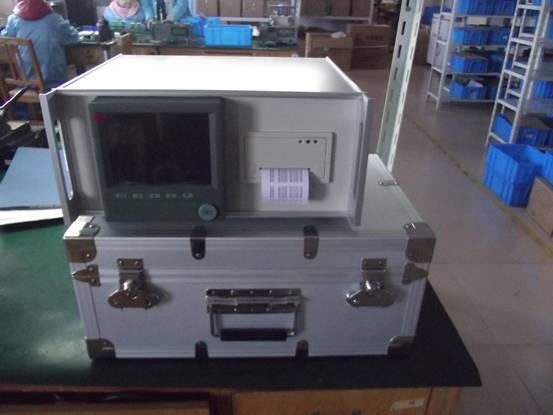

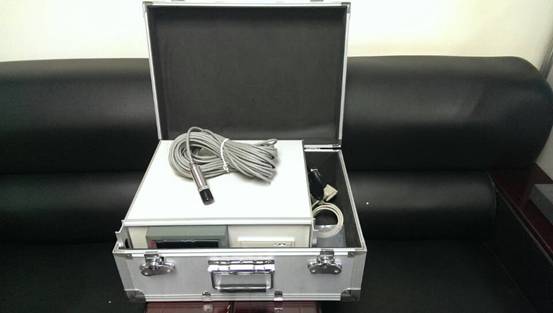

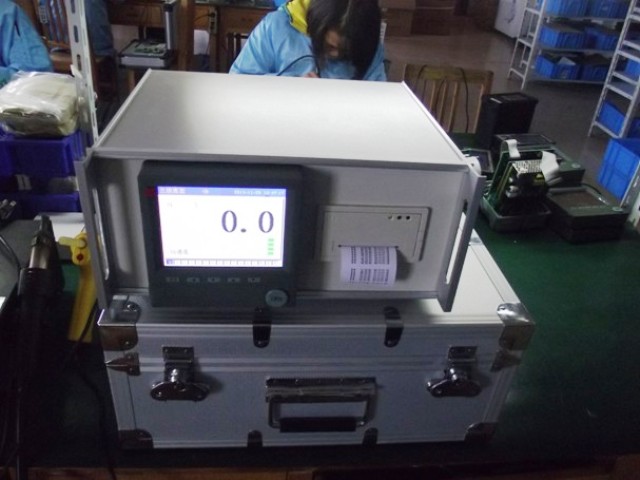

图片仅供参考，具体请以实物为准。

图片仅供参考，具体请以实物为准。

图片仅供参考，具体请以实物为准。

图片仅供参考，具体请以实物为准。

四、便携式记录仪压力采集试压泵控制系统具有以下功能：

1、升压、保压、自动补压、手动梯度升压以及显示实时压力数值曲线功能.该泵在使用前，只需在电接点压力表上设定上下限压力值及在时间继电器上设置保压时间，然后在一定距离内使用遥控器启动试压泵，或按启动按钮开泵。当压力达到事先设定的上限目标值时，试压泵会自动停止进入保压状态，当保压时间到，这时自动报警器开始鸣叫，打开手动泄压阀卸除系统压力（可改手动泄压为自动泄压，选择性功能需要增加费用），实验完毕。该设备同时还具有手动梯度升压功能，当压力下降到预设压力值下限时试压泵启动，该泵在完成压力试验过程中，可以显示实时压力数值和实时压力曲线，自动记录升压值及升压保压过程的曲线变化并存储与打印历史报表等功能。

2、另外数显记录仪控制试压泵系统可随时通过数据线直连到计算机（笔记本）上，通过计算机后台软件实时观察试验情况及压力数值和压力曲线，并可通过计算机导入数据随时打印试验报表，试验报表格式电子档可任意随时编辑。

远程控制：便携式记录仪压力采集试压泵控制系统通过电缆和数据线与试压泵相连，可以无限延长。也可以通过控制系统上的遥控自控系统来控制试压泵，有效距离100米或更远，从而实现远程控制的目的！

注：便携式记录仪压力采集试压泵控制系统功能可非标定制。以上功能只是列举，仅供参考，具体请以实物为准。

用户应用案例：

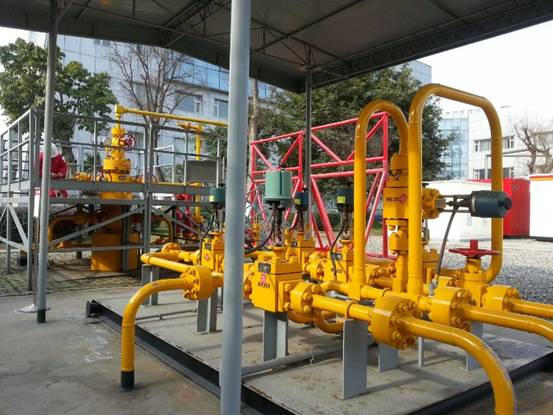

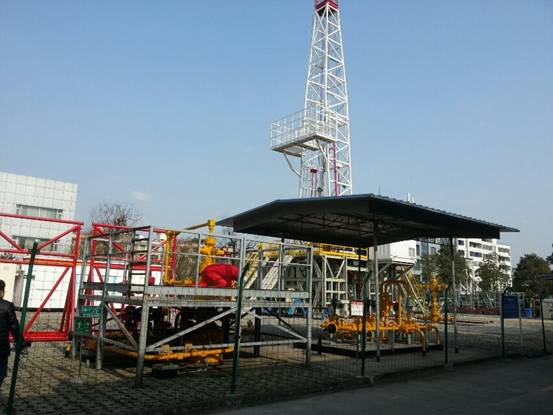

图片仅供参考，具体请以实物为准。

图片仅供参考，具体请以实物为准。

图片仅供参考，具体请以实物为准。

图片仅供参考，具体请以实物为准。
